型號：HK-DDW-1
時間：2025-04-08
訪問量：11700

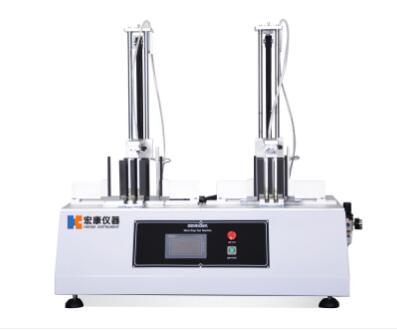

一、儀器介紹：
微跌落試驗機適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試。
二、設計原理:
升降電機帶動上夾具（氣手指）下降將手機夾住，上升，松開氣手指，手機成自由跌落運動，此時雙動氣缸伸縮將手機推至上夾具能夾住之位置，升降電機帶動上夾具（氣手指）下降將手機夾住，上升，樺開氣手指，手機成自由跌落運動，如此反復直至設定次數。
三、特點：
可設定高度和次數,自動停止,
跌落表面材料：鋁，厚度為12mm。跌落處采用六個復位氣缸。
提示功能：能設定按鍵次數定值，可自動停止測試。
本機采用日本步進電機,SMC氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久使用；能實現手機等產品反復跌落，以檢測產品由一定高度落下之耐沖擊性；
由于采用氣動元件及控制方式，極大地提升測試速度和一致性；采用液晶觸摸式控制屏日本PLC可編程控制器作動作程控；獨立計數，到達設定次數自動停止測試
四、技術參數：
|
同時跌落手機 |
1-2臺 |
|
允許試件重量 |
2kg(max) |
|
跌落大尺寸 |
100X160mm |
|
跌落高度 |
60-150ｍｍ |
|
測試速度范圍 |
6～20次/min |
|
PLC控制器及觸摸屏 |
1套 |
|
機器尺寸 |
W420*H800*D370mm |
|
機器重量 |
約80kg |
|
氣源 |
≥0.5Mpa |
|
電源 |
AC 220V |
|
備注 |
制作部分電氣與主體為一體式 |
五、主要配置：
|
觸摸屏 |
1個 |
|
PLC |
1個 |
|
上升、下降電機 |
2套 |
|
夾持推進氣缸 |
2個 |
|
機械手指 |
2個 |
六、跌落試驗程序通常情況下可以參照一通檢測實驗室的如下步驟：
1、須按規定的方法包裝樣品（參照生產指令或規格書）,且配件不可漏放。
2、測試樣品不可少于2整箱或4PCS成品。
3、接縫邊之底角。
4、試驗前樣板的準備。
5、試驗前須測試產品的功能、安全及外觀檢查,確定正常之后方可進行跌落試驗。
6、若對封箱有特別要求（如打帶）則按要求進行，若無特別要求則:包盒用2寸透明膠紙封箱,外卡通箱用3寸透明膠紙封箱。
7、跌落順序。
七、微跌落試驗機的維護要點
1非操作人員不得任意操作本機，不需要工作時需切斷電源，并且保證升降軸的清潔。
2上油處經過長時間的灰塵落積，可將機器降至低部，擦凈舊機油后，上干凈的機油;
3新機到廠進行安裝完成，該在滑動圓桿處加適當?shù)蜐舛鹊臋C(jī)油，禁止加入防銹油或高濃度機油以及積壓種帶有腐蝕性的油類;
4升降軸及鏈條需定期加潤滑油;齒輪減速箱每半年換輸油一次.
5跌落機屬?zèng)_擊力機械性設備，新機使用次數超過500次時，需要將各螺絲重新緊固，以免之后的使用過程中發生故障;
6在測試完畢之后，將跌落臂落下，以免長時間后將彈簧拉伸變形，影響測試的效果，在做跌落試驗之前，在復位置電機停止轉動后才可按跌落鍵;
八、使用的一些注意事項：
1、請置于室溫下、濕度低的場所和灰塵、塵埃少的場所。
2、為了在使用過程中發生意外，請?jiān)诓僮鞯膭?wù)必把電源關掉。
3、為了防止火災內部電路的破損等，請不要用規定以外的保險絲。更換保險絲時，請使用與原設備相同型號和形狀的保險絲。
4、在測試完后，必須把跌落臂落下，以免長時間復位的彈簧出現異常，影響測試結果，每次跌落前要行復位方可操作。
5、在安裝的時候，須在滑動圓桿處加適當?shù)蜐舛葯C(jī)油，嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類)。
6、上油處要保持干凈，如果有灰塵或者雜物時，請不要繼續使用，把灰塵擦拭掉重新打上機油。
7、屬?zèng)_擊力機械性設備，新機使用過于500次以上時，須把各螺絲加固一次，以免發生故障。
8、升降軸及鏈條需定期保養加入潤滑油
9、非工作時應切斷所有電源，保證升降軸的清潔。
